gmv-gateway-board

网关通信主控板

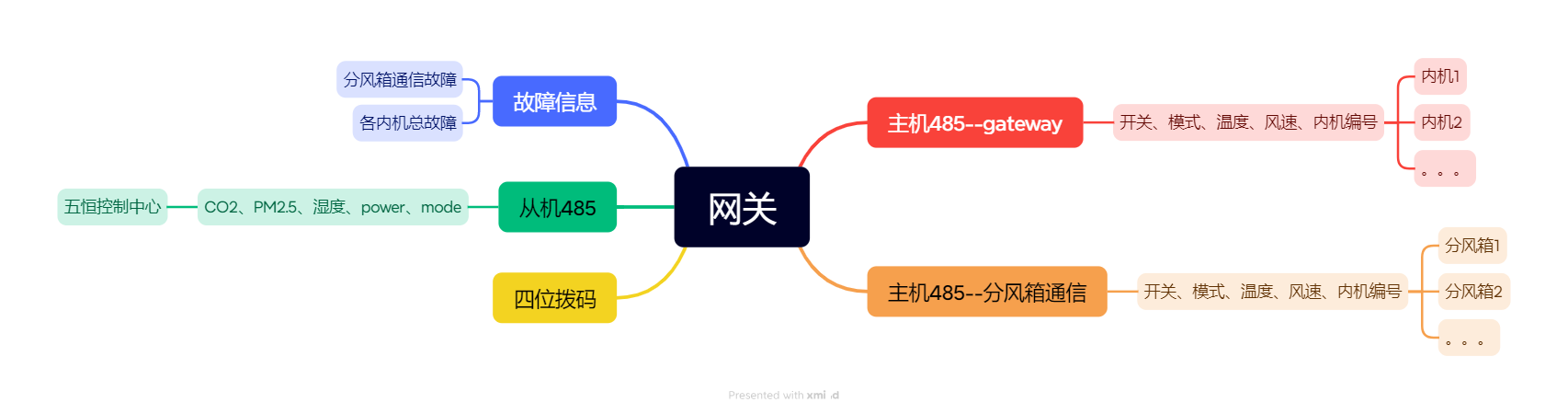

脑图

外设说明

• 分风箱主板通讯：uart2
• 五恒主板通讯：uart3
• mini_gateway_board：uart4
• 调试串口：uart1

通讯从站配置

模块名称	从站地址	通讯口
分风箱主板	1~15	uart2
mini_gateway_board	1	uart4

运行逻辑

主板上电后，首先搜索各内机是否存在，如果存在，则读取各内机从站站号，并写入寄存器中； 读取内机信息包括：开关机状态、模式、风速、内机编码、故障码。 轮询mini_gateway_board，读出对应故障码，用于维护和调试；湿度下限：40018，湿度上限：40019。

当有任意一台内机开机时，向五恒模块同步开机

故障码逻辑

1、读取mini_gateway_board故障码，如果故障码为0，则认为无故障，否则认为有故障，并记录故障码，并写入寄存器40020，40021，40022，40023，40024，40025，40026，40027，40028，40029，40030，40031，40032，40033，40034，40035，40036，40037，40038，40039，40040，40041，40042，40043，40044，40045，40046，40047，40048，40049，40050，40051，40052，40053，40054，对应故障码为0，则表示无故障，对应故障码为1，则表示有故障

485通讯协议

寄存器地址	数据含义	访问类型	范围值
40001	电源状态	RW	0x01: 开;0x00:关
40002	当前运行模式	RW	0x00：制冷模式；0x01：制热模式；0x02：除湿模式；0x03：送风模式；0x04：加湿模式；
40003	预留	RW	预留
40004	预留	RW	预留
40005	风速档位	RW	1-5：代表一至五档；0x00:停止
40006	预留	RW	预留
40007	预留	R	预留
40008	预留	R	预留
40009	预留	R	预留
40010	预留	R	预留
40011	内机1~8状态	RW	右到左按位，1为有，0为无；
40012	内机9~16状态	RW	右到左按位，1为有，0为无；
40013	预留	RW	预留
40014	预留	RW	预留
40015	预留	RW	预留
40016	设定温度	R	16-30℃
40017	预留	R	预留
40018	加湿湿度下限	R	0~100%
40019	加湿湿度上限	R	0~100%
40020	预留	R	预留
40021	网关485/CAN故障	R	0：无故障；1：有故障；
40022	分风箱485故障	R	0：无故障； 1111 1111：对应内机1~8有故障；
40023	内机组总故障	R	0：无故障；1：有故障；
40024	故障信息	R	0：无故障；1：有故障；
40025	故障信息	R	0：无故障；1：有故障；
40026	故障信息	R	0：无故障；1：有故障；
40027	故障信息	R	0：无故障；1：有故障；
40028	故障信息	R	0：无故障；1：有故障；
40029	故障信息	R	0：无故障；1：有故障；
